Koncept pluginů a knihovních prvků z dílny BIM Project v průběhu deseti let prošel zásadními změnami směrem ke cloudovým službám.  Vlastní specifikace a BIM objekty včetně seznamu parametrů a libovolného jazyka jsou díky přesunutí z pluginů přístupné kdykoliv a odkudkoliv po přihlášení do webového prohlížeče. Do katalogu výrobků lze nahlédnout bez otevření Archicadu. V prohlížeči je zároveň možné mít víc otevřených oken, například v různých kategoriích.

Způsob práce

První volbou nové specifikace je nastavení generické (obecné) specifikace, u které zadáme požadavky na geometrii a vlastnosti. Následně ji vložíme do Archicadu nebo otevřeme katalog reálných výrobků. Jejich seznam je automaticky filtrován podle požadavků zadaných na vlastnosti. Zvolený výrobek lze následně přiřadit do specifikace, přičemž informace s původními požadavky se neztratí. Výrobek je možné kdykoliv vyměnit za jiný – například pokud již není k dispozici nebo se změní požadavky.

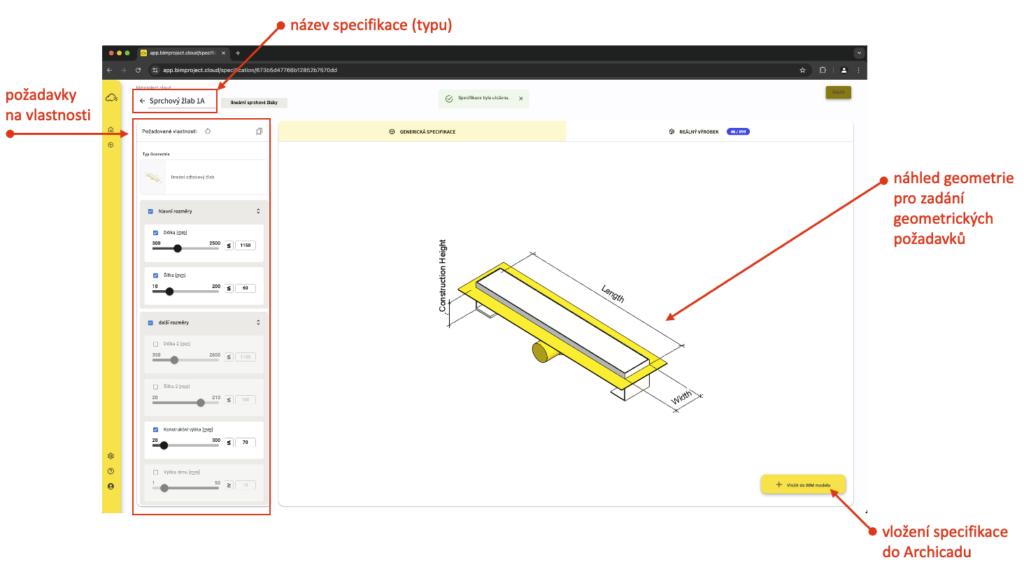

Nastavení obecného objektu pomocí požadovaných vlastností

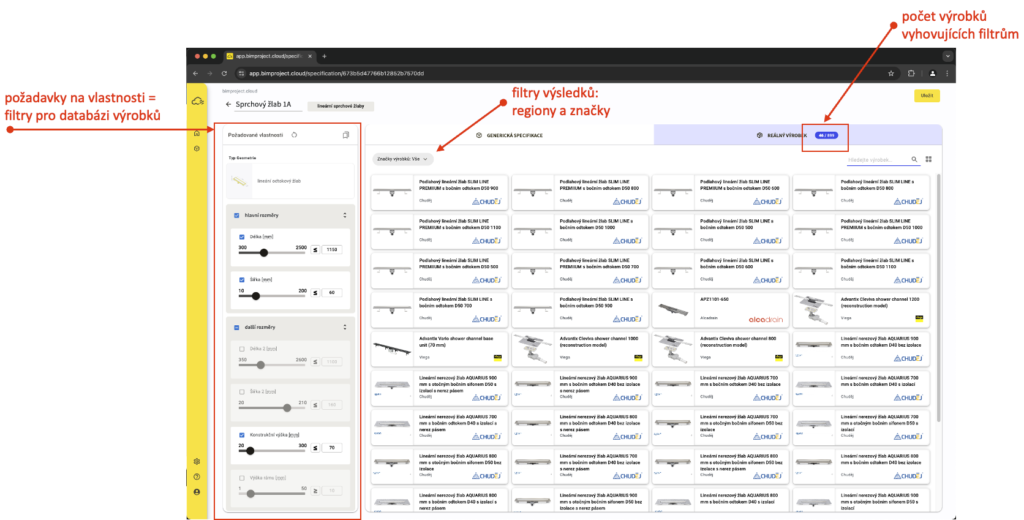

Seznam vyhovujících výrobků na základě požadavků

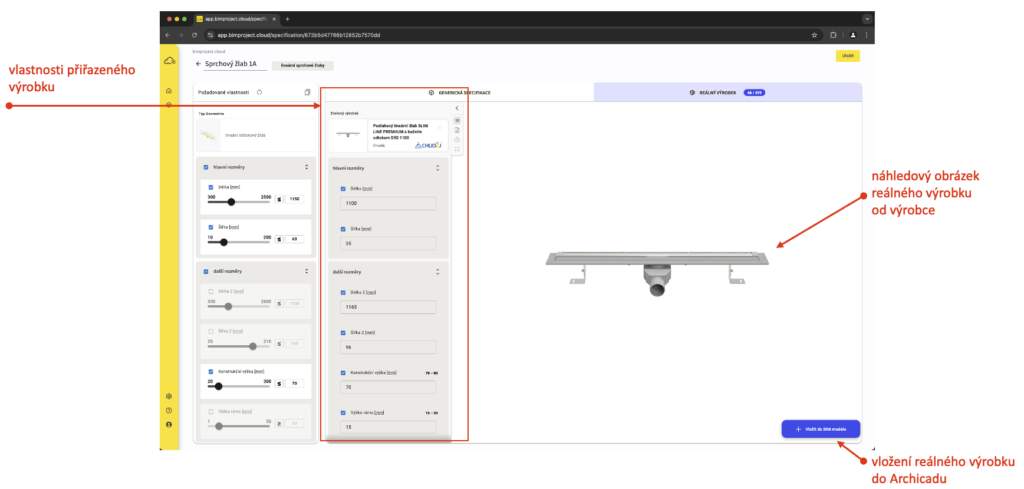

Výrobek přiřazený ke specifikaci

Generování BIM objektů

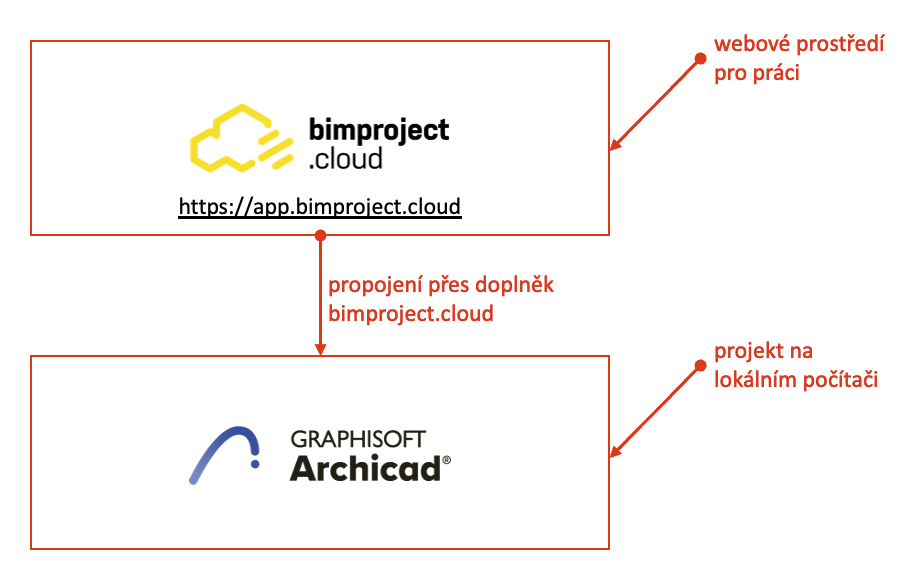

K propojení s Archicadem slouží zdarma dostupný plugin bimproject.cloud, který umožňuje specifikaci vložit jako BIM objekt. Před tímto krokem se ukáže rekapitulace parametrů a jejich hodnot, které budou do projektu vkládány. U konstrukcí je to také seznam vrstev, které lze sloučit do jedné. Všechny vlastnosti se vkládají jako IFC parametry.

Archicad již obsahuje obsáhlou knihovnu GDL prvků, u kategorií, kde je to možné, použije bimproject.cloud odpovídající GDL objekt z načtených knihoven. U ostatních, jako jsou například prvky zahradní architektury nebo betonové jímky, přidá bimproject.cloud nové GDL objekty přímo do Vložených knihoven projektu. Technicky není žádný rozdíl mezi generickou specifikací a vložením reálného výrobku. Jedná se stále o stejný knihovní prvek, pouze s jiným seznamem a nastavením parametrů. U přiřazeného výrobku lze navíc zvolit, které z jeho vlastností při vkládání do BIM modelu vynechat.

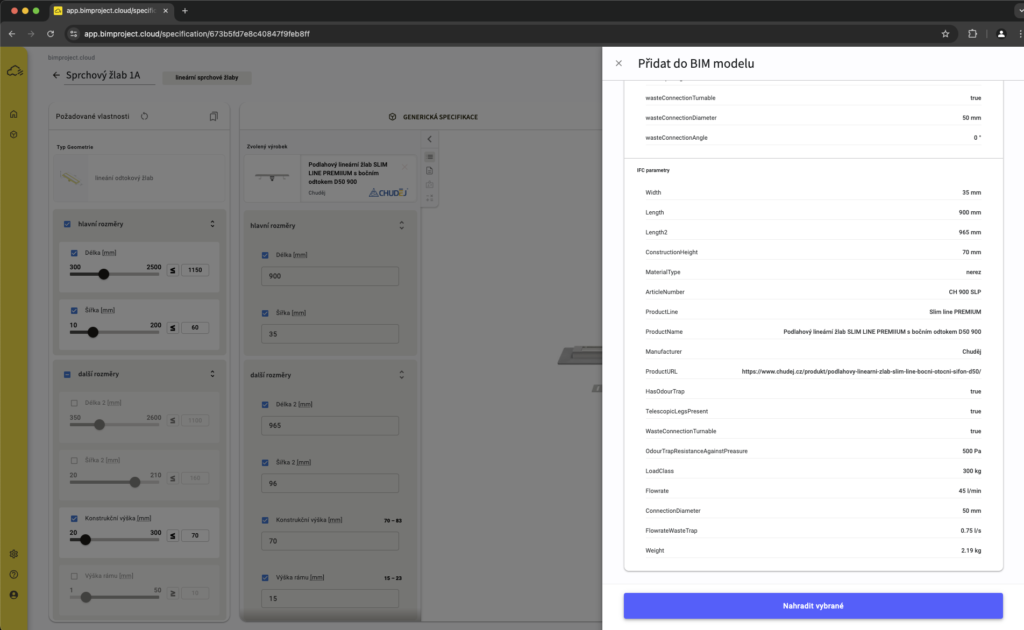

Potvrzovací tabulka před vložením do Archicadu

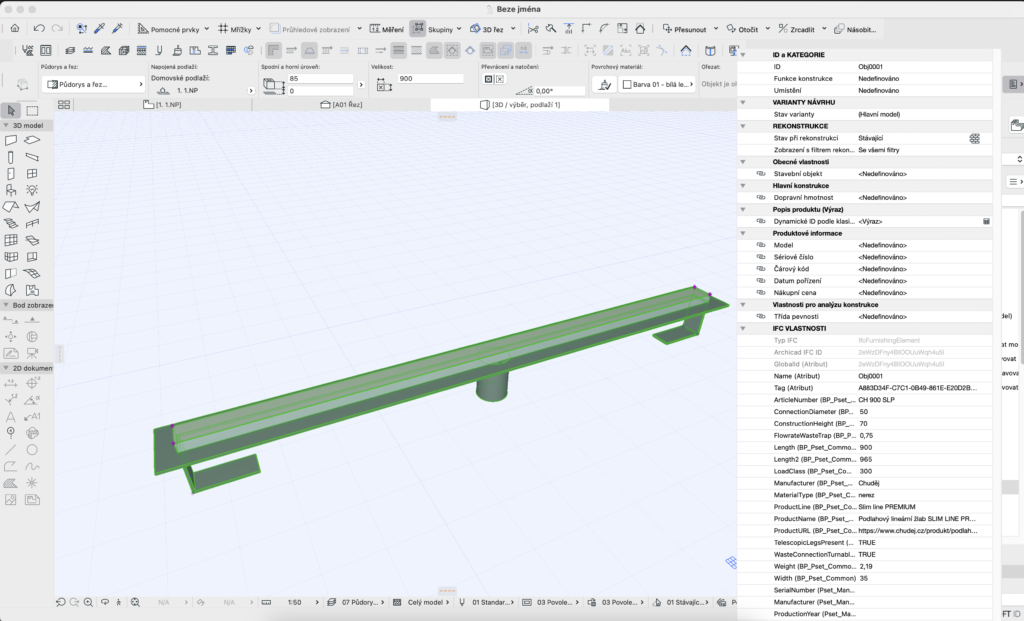

Vložený objekt z knihovny bimproject.cloud včetně vlastností jako IFC parametry

Tento způsob práce eliminuje všechny nepříjemnosti spojené s vkládáním již hotových prvků z webu. Není třeba vyhledávat mezi stovkami variant, názvy, parametry i jejich vlastnosti jsou přeloženy do češtiny, data jsou vložena jako hodnoty parametrů a vždy aktuální.

3D Konfigurátor TOPWET

Novinkou a ukázkou výhod práce v cloudovém prostředí je 3D konfigurátor střešních vpustí TOPWET (tzv. brandovaná aplikace). Střešní vpustě lze konfigurovat odkudkoliv a výsledek uložit nebo rovnou vkládat do Archicadu.

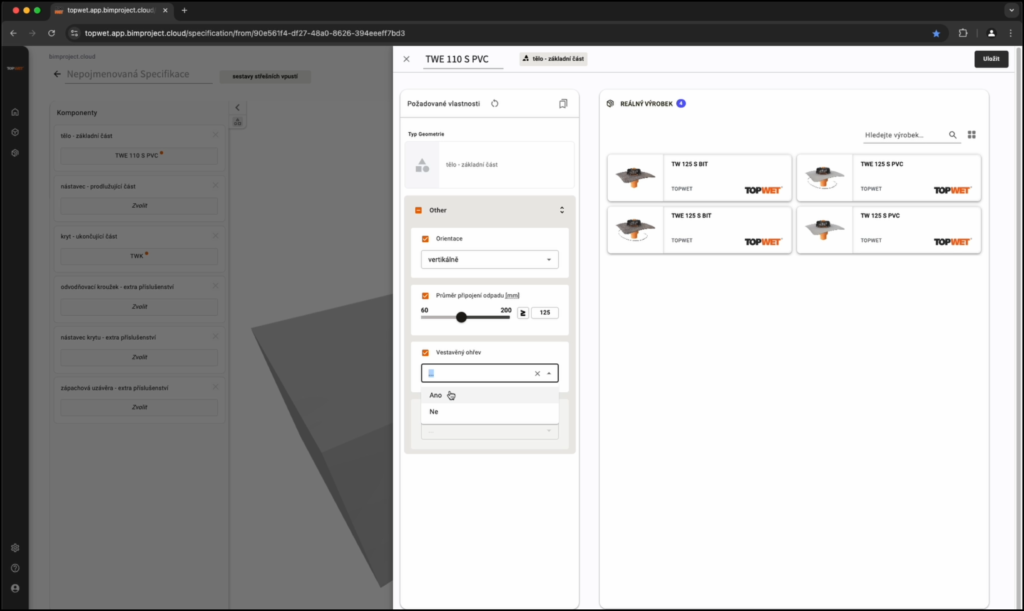

Výběr komponenty střešní vpusti pomocí požadavků

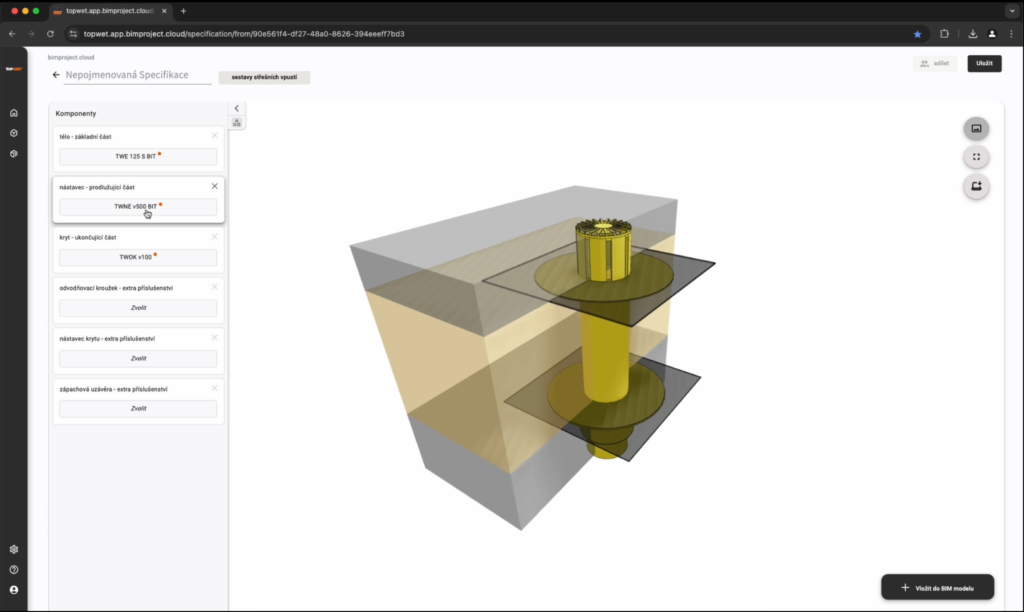

3D náhled na konfiguraci střešní vpusti

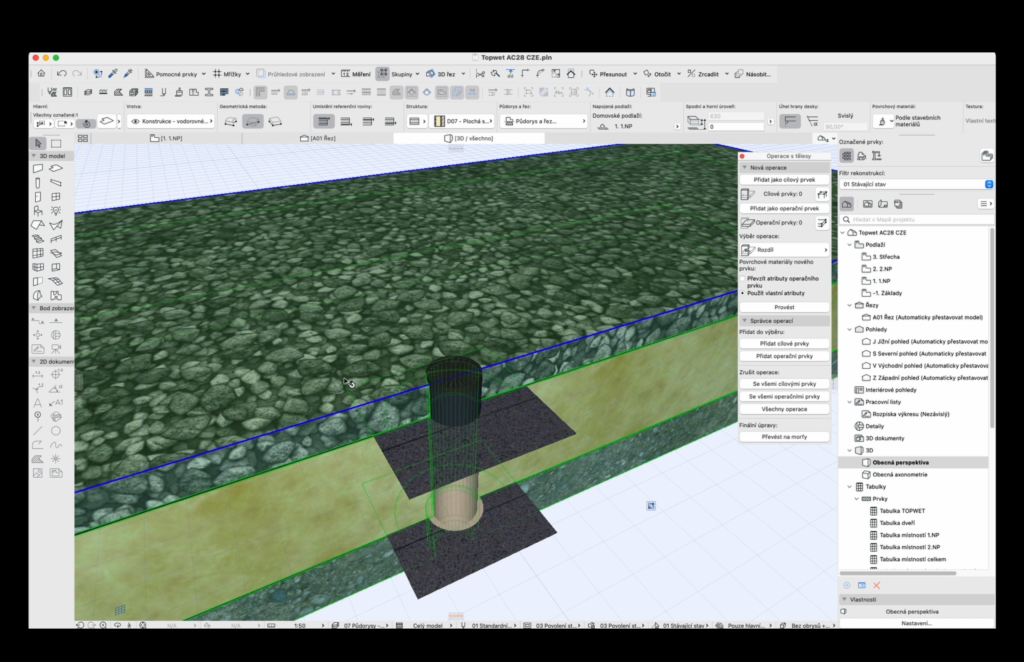

Konfigurace vpusti vložená do Archicadu jako GDL objekt

Konfigurace střešní vpusti se skládá z povinných a volitelných komponent. Její aktuální náhled je ihned vidět ve 3D, které zobrazuje pro kontext i náhled střešní konstrukce. Pro Archicad je opět použita připravená nativní generická geometrie. Vykazování komponent je možné přes tabulku Archicadu.

Práce se 3D konfigurátorem střešních vpustí pro Archicad

Platforma bimproject.cloud má přes 100 kategorií a 1000 typů geometrií pro specifikace. Kategorie, připravené pro vložení do Archicadu, mají v názvu jeho ikonu, ostatní budou k dispozici v průběhu příštích týdnů. Pluginy jsou dostupné pro verzi Archicadu 23–28 pro Windows i MacOS, Archicad SE 2020–2024 zatím pouze pro MacOS. Všechny nástroje i pluginy bimproject.cloud jsou v kompletní funkcionalitě zdarma.
